Cấu Tạo Cửa Cuốn Kéo Tay Như Thế Nào? Quy Trình Lắp Đặt Cửa Cuốn Kéo Tay?

Cửa cuốn kéo tay là một loại cửa được vận hành bằng sức người để đóng mở. Với cấu tạo cửa cuốn kéo đơn giản, cửa cuốn kéo tay dễ dàng lắp đặt và sử dụng, đồng thời có giá thành phải chăng, do đó nó vẫn được sử dụng rộng rãi. Bạn có thể dễ dàng nhìn thấy nó phổ biến nhất tại các Ki – ốt chợ.

1. Thông tin về cửa cuốn kéo tay

Cửa cuốn kéo tay là một phiên bản nâng cấp của tấm mành cuốn che nắng được sử dụng trong quá khứ. Cả hai đều là các tấm phẳng được sử dụng để che kín lối đi. Cách vận hành của chúng tương tự, khi mở thì tấm che được thả xuống, và khi đóng thì tấm che được cuốn lên và cố định ở phía trên. Tuy nhiên, chúng có một số khác biệt như sau:

  • Tấm mành che nắng được làm từ tre nứa, trong khi cửa cuốn kéo tay sử dụng các vật liệu kim loại như nhôm, sắt, thép…
  • Mành tre được cuộn từ dưới lên trên và cố định ở trạng thái cuộn, trong khi cửa cuốn kéo tay được thiết kế để cánh cửa được kéo lên từ phía dưới và cuộn lại ở phía trên.

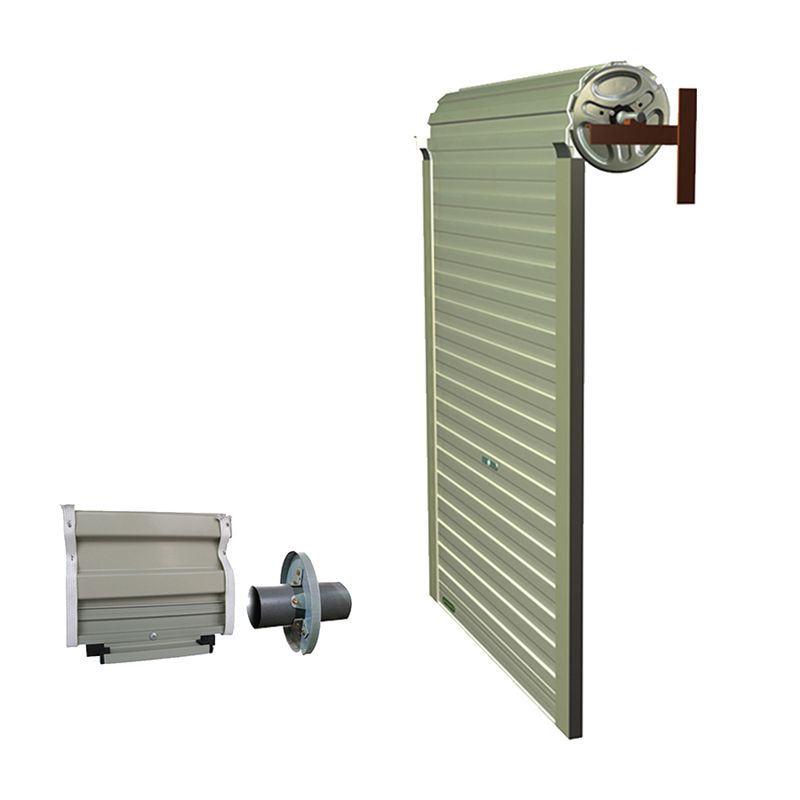

cấu tạo cửa cuốn kéo tay
Cửa cuốn kéo tay

Hiện nay, do sự phát triển của các loại cửa cuốn tự động, cửa cuốn motor đã không còn được sử dụng phổ biến như trước. Cửa cuốn kéo tay có cấu trúc đơn giản, dễ dàng lắp đặt và sử dụng, đồng thời chi phí thấp hơn so với cửa cuốn tự động, do đó vẫn được ưa chuộng và không bị thay thế hoàn toàn bởi cửa tự động. Chúng thường được lắp đặt tại các gian hàng trong chợ, các cửa hàng nhỏ và một số nhà dân.

Có nhiều cách phân loại cửa cuốn kéo tay, tuỳ thuộc vào mục đích sử dụng để lựa chọn loại cửa phù hợp.

  • Theo chất liệu gồm có: Cửa cuốn tôn màu, cửa cuốn inox
  • Theo thiết kế gồm có: Cửa cuốn song ngang, cửa cuốn lưới mắc võng, cửa cuốn tấm liền…

Trong số các loại cửa cuốn Motor kéo tay này, cửa cuốn tấm liền là loại được sử dụng phổ biến nhất. Loại cửa này che phủ hoàn toàn tầm nhìn và có cấu trúc vững chắc, mang lại tính bảo mật và an toàn cao hơn.

2. Cấu tạo cửa cuốn kéo tay

Mặc dù có nhiều loại khác nhau, cấu tạo cơ bản của cửa cuốn motor bao gồm các bộ phận sau:

Trục lô cửa cuốn

Là một thanh trụ kim loại dạng tròn, cố định phía trên và song song với mép trên khung cửa, có khả năng quay tròn và liên kết với hai trục quay. Lô cửa cuốn là bộ phận chịu trách nhiệm cuốn và cố định cánh cửa khi mở. Bộ phận này được kết nối trực tiếp với dây xích kéo, giúp việc đóng mở cửa cuốn motor dễ dàng và nhẹ nhàng hơn. Lô cửa cuốn có thể được hiển thị hoặc được bao quanh bởi một khung hộp bảo vệ để hỗ trợ và duy trì vị trí cánh cửa tốt hơn.

Trục lô cửa cuốn
Trục lô cửa cuốn

Lò xo trợ lực được cuốn quanh trục lô cửa cuốn. Khi cửa đóng, lò xo sẽ bị kéo căng, và khi mở cửa, do tính quán tính, lò xo tự động co lại về hình dạng ban đầu. Điều này giúp người sử dụng không cần áp dụng quá nhiều lực để mở cửa cuốn motor kéo tay.

Ray cửa cuốn

Ray cửa cuốn là một phần rãnh được cố định lắp đặt dọc hai bên khung cửa, nó được kết nối với thân cửa. Khi cửa được hoạt động, thân cửa sẽ di chuyển theo hướng của ray, tạo thành một đường thẳng và không bị lệch ra khỏi đường ray.

Thân cửa cuốn

Thân cửa cuốn được làm từ kim loại và chính là tấm chắn cửa (cánh cửa). Độ rộng của thân cửa cuốn được điều chỉnh sao cho đủ để ngăn cách lối đi khi cửa cuốn được đóng lại. Thiết kế của thân cửa cuốn có nhiều kiểu dạng khác nhau, bao gồm tấm liền, lưới hoặc có thể là các thanh ngang.

Thân cửa cuốn
Thân cửa cuốn

Phụ kiện khác

Bên cạnh ba bộ phận chính đã đề cập, cửa cuốn motor còn được trang bị một số phụ kiện bổ sung như sau:

  • Giá đỡ: Đây là một khung trợ lực được lắp đặt xung quanh lô cửa, nhằm nâng đỡ và hỗ trợ cánh cửa. Giá đỡ đảm bảo cánh cửa được cố định và hoạt động một cách ổn định.
  • Khóa cửa: Đây là một khóa dùng để khóa cửa, thông thường được mở và đóng bằng tay sử dụng chìa khóa. Khóa cửa thường được đặt ở mép dưới thân cửa và đảm bảo tính an toàn và bảo mật của cửa cuốn.
  • Tay nắm cửa: Đây là một phụ kiện dùng để cầm nắm và điều khiển cửa. Tay nắm cửa giúp người dùng dễ dàng mở và đóng cửa một cách thuận tiện và tiện lợi.
  • Khóa thông minh chống trộm: Đây là một phụ kiện hiện đại được sử dụng để tăng cường tính bảo mật cho cửa cuốn. Khóa thông minh chống trộm thường được kết nối với hệ thống an ninh, cho phép người dùng điều khiển và theo dõi cửa từ xa thông qua các thiết bị di động hoặc hệ thống điều khiển.

Các phụ kiện này cung cấp tính năng và tiện ích bổ sung cho cửa cuốn motor, đáp ứng nhu cầu an toàn, bảo mật và tiện nghi của người sử dụng.

3. Ưu điểm và hạn chế khi sử dụng cửa cuốn kéo tay

3.1 Ưu điểm

Cửa cuốn kéo tay có cấu tạo đơn giản và không sử dụng các thiết bị điện tử như cửa cuốn tự động, do đó nó có nhiều ưu điểm và tiện ích như sau:

Ưu điểm nổi bật cửa cuốn kéo tay
Ưu điểm nổi bật cửa cuốn kéo tay
  • Dễ vận chuyển, lắp đặt và sửa chữa: Không có bộ nguồn điện, động cơ hay các thiết bị điện tử, cửa cuốn kéo tay dễ dàng di chuyển, lắp đặt và sửa chữa. Điều này giúp giảm chi phí và thời gian cần thiết cho việc cài đặt và bảo trì.
  • Tiết kiệm chi phí: Do không sử dụng các thiết bị điện tử, cửa cuốn kéo tay có giá thành rẻ hơn và không đòi hỏi các chi phí bảo trì định kỳ như cửa cuốn tự động. Bạn cũng không cần lo lắng về các sự cố điện như chập điện, mất điện hay rò rỉ điện.
  • Tự điều khiển: Bạn có sự chủ động hơn khi điều khiển cửa cuốn kéo tay, vì bạn không phụ thuộc vào điều khiển từ xa hoặc nguồn cấp điện. Việc mở và đóng cửa được thực hiện bằng tay, giúp bạn linh hoạt và tiện lợi.
  • Phù hợp với không gian nhỏ: Cửa cuốn kéo tay thích hợp cho không gian nhỏ như nhà ống, ki-ốt bán hàng vì nó có thể được lắp đặt nhanh chóng và dễ dàng. Trong khi đó, cửa cuốn tự động thường được sử dụng cho các mặt tiền rộng và yêu cầu quy trình lắp đặt phức tạp hơn.
  • Dễ sửa chữa: Trường hợp cửa cuốn kéo tay gặp các lỗi cơ bản, bạn có thể dễ dàng tự sửa chữa mà không cần đến thợ chuyên nghiệp. Chi phí sửa chữa và thay thế cũng thấp hơn so với cửa cuốn tự động. Ngược lại, việc sửa chữa motor và thay thế phần cơ bản của cửa cuốn tự động phức tạp hơn và đòi hỏi chi phí cao hơn.
  • Độ bền cao: Cửa cuốn tự động có độ bền sử dụng lâu dài, trong khi cửa cuốn kéo.

https://lh5.googleusercontent.com/P2kZTVsm3zSXjRaqqY0DJoSdF1jiMQ_nMV28dn0vPfn4PK9icabjjZBMXncVheIlTJ7mXXELegI7PIdTrJz-GVo5SwN6juCF7zRu544JL7YW3jLwFI2bhf25oLCIElfpmioDYVHTsGiCosswyOWyzls

3.2 Hạn chế

Cửa cuốn kéo tay cũng có một số hạn chế, mà dễ nhận thấy nhất là:

  • Thiết kế thô sơ: So với cửa cuốn tự động, cửa cuốn kéo tay thiếu tính tinh tế và sang trọng trong thiết kế. Điều này làm giảm giá trị thẩm mỹ và khả năng thích nghi với các không gian mặt tiền trên phố lớn. Thay vào đó, chúng thường được sử dụng tại các ki-ốt bán hàng trong chợ với mục đích đơn giản và chi phí thấp.
  • Khó khăn cho người có chiều cao khiêm tốn: Vì cửa phải được kéo bằng tay để mở, nên những người có chiều cao khiêm tốn có thể gặp khó khăn trong việc đạt tới tay cầm cửa. Điều này làm cho việc mở và đóng cửa trở nên bất tiện đối với họ.
  • Tiếng ồn: Khi cửa cuốn kéo tay hoạt động, nó thường tạo ra tiếng ồn khá ồn ào. Điều này có thể gây phiền hà cho môi trường xung quanh và không tạo ra một trải nghiệm yên tĩnh khi sử dụng cửa.
  • Khóa cửa đơn giản: Hệ thống khóa cửa của cửa cuốn kéo tay thường đơn giản hơn so với cửa cuốn tự động và không tích hợp được với các loại khóa từ hoặc khóa số. Do đó, nó dễ bị phá khóa và có mức độ an toàn thấp hơn so với cửa cuốn tự động. Thường thì, để tăng độ an toàn, người ta thêm một lớp cửa xếp nữa khi sử dụng cửa cuốn kéo tay.

Mặc dù có những hạn chế này, cửa cuốn kéo tay vẫn là một lựa chọn phù hợp với những nhu cầu đơn giản và ngân sách hạn chế.

4. Các bước lắp đặt cửa cuốn kéo tay

Bước 1: Tiến hành chuẩn bị và lắp đặt cửa cuốn kéo tay

Trước khi tiến hành lắp đặt, hãy đảm bảo rằng bạn đã chuẩn bị đầy đủ các bộ phận cần thiết cho cửa cuốn kéo tay như lô cuốn, trục quay, lò xo trợ lực, ray cửa, cánh cửa… Ngoài ra, cũng hãy sẵn sàng các dụng cụ như máy khoan, thang, máy cắt… để thực hiện công việc một cách liền mạch và nhanh chóng.

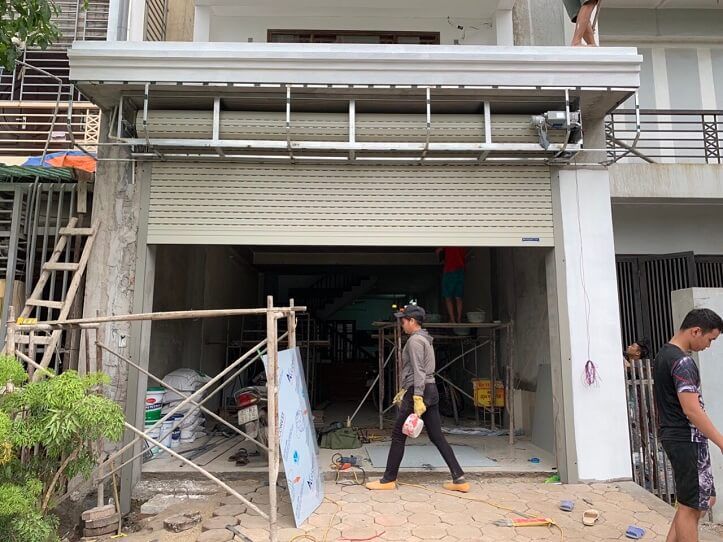

Cửa cuốn sau khi lắp đặt xong cần được kiểm tra kỹ lưỡng
Cửa cuốn sau khi lắp đặt xong cần được kiểm tra kỹ lưỡng

Lưu ý: Khi chuẩn bị ray cửa, hãy đảm bảo rằng chiều dài của ray cửa lớn hơn chiều dài của khung cửa khoảng 20cm (không tính phần chôn xuống nền). Hơn nữa, ray cửa cần được cắt, xẻ rãnh và bắt tai hãm theo hướng dẫn của nhà sản xuất để đảm bảo sự khớp nối chính xác.

Bước 2: Lắp ray và giá đỡ cửa cuốn kéo tay

  • Lắp đặt ray cửa: Tiến hành lắp đặt ray cửa theo chiều dọc hai bên khung cửa, sử dụng vít để cố định một cách chắc chắn. Đảm bảo khoảng cách giữa các vít cố định khoảng 50 – 60cm. Sau khi lắp đặt, hãy lắc mạnh ray để kiểm tra xem có bị rung hay trật ốc vít không. Đồng thời, kiểm tra xem hai ray có đối xứng với nhau chưa và điều chỉnh lại nếu cần thiết.
  • Lắp đặt giá đỡ: Bắt ốc vít giá đỡ vào vị trí chắc chắn, chú ý bắt vít vào vị trí tường bê tông hoặc các viên gạch đặc, tránh bắt vào các vị trí có lỗ trong gạch hoặc tường yếu, dễ gây sụt lún hoặc vỡ. Đặt mặt trên giá đỡ cách trần nhà ít nhất 25cm và cách ráy ray 1cm. Đồng thời, đảm bảo rằng mặt trên của hai giá đỡ có độ cao bằng nhau.

Bước 3: Lắp cửa

  • Lắp bộ dây rút chốt li hợp trên động cơ: Gắn bộ dây rút chốt li hợp lên động cơ của cửa.
  • Lắp bộ gối đỡ: Đặt bộ gối đỡ vào vị trí phù hợp trên khung cửa để hỗ trợ cánh cửa khi đóng mở.
  • Nâng cửa lên và đặt trục cửa lên 2 giá đỡ: Sử dụng thiết bị nâng để nâng cánh cửa lên và đặt trục cửa lên hai giá đỡ đã được lắp sẵn.
  • Căn chỉnh và căng lò xo: Đảm bảo cánh cửa được căn chỉnh đúng vị trí và căng lò xo trợ lực một cách chính xác để đảm bảo hoạt động mượt mà của cửa.
  • Chỉnh cam: Thực hiện việc chỉnh cam, đảm bảo cam hoạt động một cách chính xác để đồng bộ với các bộ phận khác của cửa.

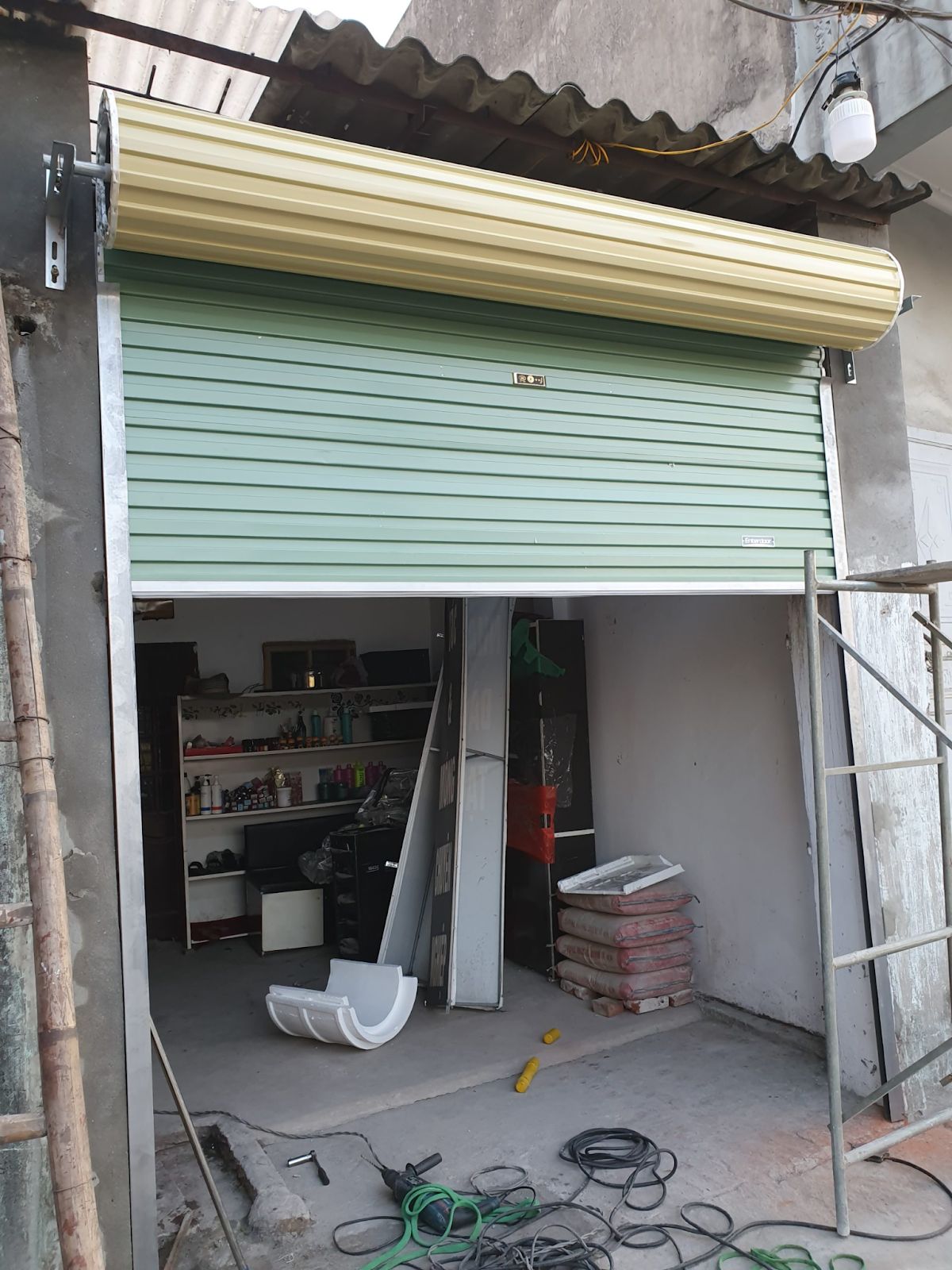

Quy trình lắp đặt cửa cuốn kéo tay
Quy trình lắp đặt cửa cuốn kéo tay

Lưu ý: Quy trình lắp cửa có thể có những bước chi tiết khác nhau tùy thuộc vào từng loại cửa cụ thể và hướng dẫn của nhà sản xuất.

Bước 4: Nghiệm thu

Tiến hành kiểm tra lại toàn bộ các vị trí lắp đặt để đảm bảo tính chắc chắn và không có hiện tượng lỏng lẻo hoặc rung lắc khi kéo cánh cửa. Đồng thời, kiểm tra cơ chế nâng hạ cánh cửa để đảm bảo việc mở đóng cửa diễn ra một cách dễ dàng và trơn tru.

5. Báo giá tham khảo cửa cuốn kéo tay

Giá của cửa cuốn kéo tay được tính theo diện tích (m2). Thông thường, giá cửa cuốn kéo tay dao động từ 400.000đ đến 700.000đ/m2. Với một mặt tiền có chiều rộng từ 4m đến 5m, bạn sẽ phải chi trả từ 4 triệu đồng đến 8 triệu đồng cho mỗi cửa, chưa bao gồm phí vận chuyển và công lắp đặt.

Trong khi đó, cửa cuốn tự động có giá từ 1 triệu đồng đến 2 triệu đồng/m2, điều này có nghĩa là bạn sẽ phải trả trên 10 triệu đồng cho mỗi cửa. Vì vậy, giá lắp đặt cửa cuốn kéo tay thường rẻ hơn nhiều.

Trên đây là một số thông tin cơ bản về cấu tạo cửa cuốn kéo tay, cũng như ưu điểm và hạn chế khi sử dụng loại cửa này so với cửa cuốn tự động. Hy vọng qua bài viết này, bạn sẽ có thể lựa chọn được loại cửa cuốn phù hợp nhất cho mình.
